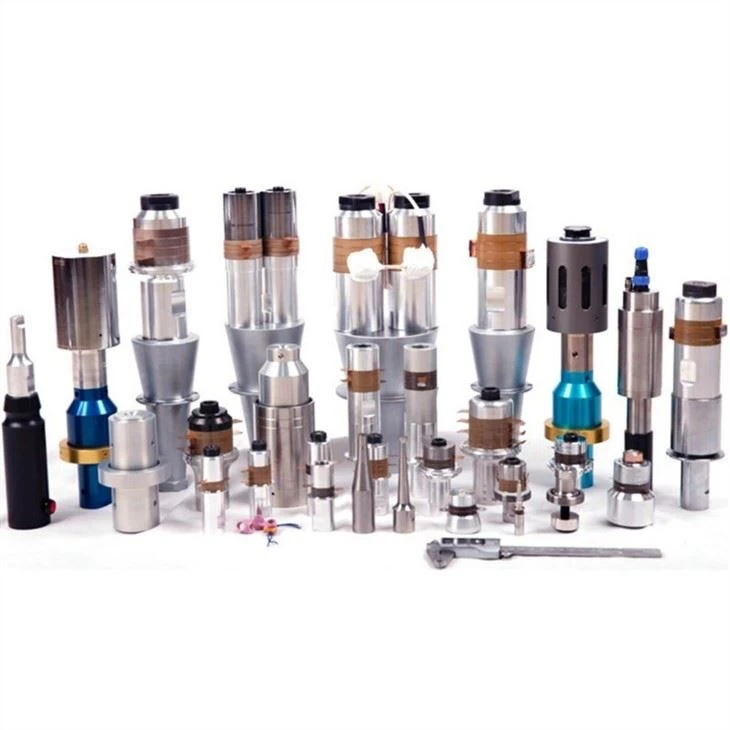

سنسور اولتراسوند برای جوشکار

اصل کار سنسور اولتراسوند برای جوشکارها مشابه مبدل تمیز کننده اولتراسونیک است. همچنین با اعمال پیش تنیدگی برای تحقق ارتعاش اولتراسونیک در مقیاس بزرگ، تنش انبساط سرامیک های پیزوالکتریک را جبران می کند. مبدل جوشکاری انرژی اولتراسونیک نوعی مبدل اولتراسونیک با قدرت بالا با عملکرد شکاف یا پالس است. توان کاری معمولاً با توان پیک لحظه ای محاسبه می شود. مبدل جوش اولتراسوند نیازهای بالایی برای قدرت لحظه ای دارد، بنابراین نیازهای بالایی برای مواد و فرآیندها دارد. معمولاً ما تقویت کننده اولتراسونیک و ابزار سر جوش اولتراسونیک را در یک سیستم ارتعاشی با قدرت بالا و دامنه بزرگ ترکیب می کنیم تا جوشکاری اولتراسونیک پلاستیک، فلز و سایر مواد را تکمیل کنیم.

جوشکاری اولتراسونیک تولید اصطکاک و گرما با فرکانس بالا بر روی سطح شکاف تماس جسم جوش داده شده تحت عمل فشار از طریق ارتعاش اولتراسونیک تولید شده توسط مبدل است تا به هدف جوشکاری مذاب داغ دست یابد.

مشخصات:

سنسور اولتراسونیک برای عملکرد جوشکار:

1. امپدانس رزونانس کم، راندمان تبدیل الکتروآکوستیک بالا و دامنه بزرگ.

2. گرمایش کوچک، محدوده دمایی بزرگ، عملیات پایدار.

3. قابلیت اطمینان مواد خوب و عمر طولانی سنسور

اقدامات احتیاطی در استفاده از سنسور اولتراسونیک دستگاه جوش:

1. فرکانس مبدل اولتراسونیک، بوق اولتراسونیک و سر ابزار اولتراسونیک باید مطابقت داشته باشد. به طور کلی، فرکانس بوق اولتراسونیک و سر ابزار اولتراسوند باید کمی کمتر از فرکانس سنسور باشد. سطح اتصال باید عمودی و صاف باشد

2. الکترود مبدل اولتراسونیک باید به طور قابل اعتماد جوش داده شود و با چسب میرایی پوشانده شود.

3. دمای مبدل اولتراسونیک باید کمتر از 60 درجه باشد و توان ورودی باید کمتر از توان نامی باشد.
