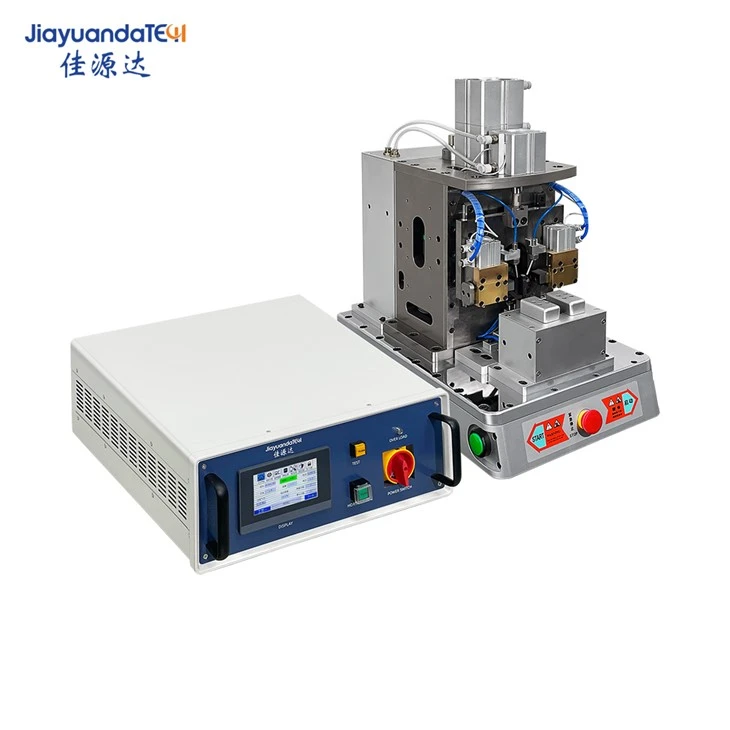

سیم مس مشترک اولتراسونیک
سیم مسی مشترک اولتراسونیک از ده ها هزار بار در ثانیه از امواج لرزش زیاد به سطح دو قسمت فلزی استفاده می کند که به آن متصل می شود ، و سپس یک نیروی مشخص را برای ایجاد سطوح فلزی در برابر یکدیگر استفاده می کند تا برای دستیابی به هدف اتصال ، همجوشی از مولکول ها را تشکیل دهد.
سیم مسی مشترک اولتراسونیک از ده ها هزار موج لرزش زیاد در ثانیه استفاده می کند تا روی سطح دو قسمت فلزی به هم وصل شود ، و سپس یک نیروی مشخص را برای ایجاد سطوح فلزی در برابر یکدیگر برای تشکیل همجوشی مولکولی اعمال می کند تا به هدف اتصال برسد. دو شیء برای جوشکاری با هم همپوشانی دارند ، لرزش اولتراسونیک به شکل یک شکل جامد اضافه می شود ، زمان اتصال کوتاه است و قسمت اتصال نقص (سطح خشن) ایجاد نمی کند. این برای مهار جوش اولتراسونیک ، از جمله سیم و کابل ، کانکتور ، تجهیزات پردازش ، تولید مهار و صنایع کاربردی پایین دست بسیار مناسب است. مهارهای سیم به طور گسترده ای مورد استفاده قرار می گیرند و می توان در اتومبیل ، لوازم خانگی ، رایانه ها و تجهیزات ارتباطی ، ابزارهای مختلف الکترونیکی و غیره استفاده کرد. شکل کلی بدن به شکل H شکل دارد.
پارامترها
| مدل محصول | L40-P800 | L20-P2000 | L20-P4500 |
| منبع تغذیه | یک فاز AC220V/AC110V قابل تعویض 50Hz | یک فاز AC220V/AC110V قابل تعویض 50Hz | یک فاز AC220V/AC110V قابل تعویض 50Hz |
| عرضه هوا | هوای فشرده 0. 5-0. 8mpa | هوای فشرده 0. 5-0. 8mpa | هوای فشرده 0. 5-0. 8mpa |
| قدرت اوج اولتراسونیک (W) | 500 | 1200 | 2600 |
| حداکثر قدرت دستگاه (W) | 600 | 1500 | 2800 |
| فرکانس اولتراسونیک (KHZ) | 40 | 20 | 20 |
| حداکثر زمان سونوگرافی (ها) | 0.4s | 0.4s | 0.4s |
| دقت قابل تنظیم زمان سونوگرافی (ها) | 0.01s | 0.01s | 0.01s |
| اندازه موضوع اتصال قالب اولتراسونیک | M8*1.25 | 1/2*20unf | 1/2*20unf |
| خروجی داده ها | می تواند هر داده جوشکاری را از یک درایو USB خارجی صادر کند | می تواند هر داده جوشکاری را از یک درایو USB خارجی صادر کند | می تواند هر داده جوشکاری را از یک درایو USB خارجی صادر کند |
| اندازه قالب فوقانی (میلی متر) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| اندازه قالب پایین | 20 × 20 سریع جدا شده و قابل تعویض است | 20 × 20 سریع جدا شده و قابل تعویض است | 20 × 20 سریع جدا شده و قابل تعویض است |
| حداکثر تعداد لایه های جوشکاری | 20 لایه فویل مس (الکترود منفی) 20 لایه فویل آلومینیومی (الکترود مثبت) | 30 لایه فویل مس (الکترود منفی) 30 لایه فویل آلومینیومی (الکترود مثبت) | 60 لایه فویل مس (الکترود منفی) 60 لایه فویل آلومینیومی (الکترود مثبت) |
ویژگی
تنظیم خودکار و ردیابی حلقه قفل فاز سخت افزار خالص
دامنه تنظیم فرکانس تطبیقی 500 هرتز ± ، به طور موثری دشواری تولید قالب را کاهش می دهد
پشتیبانی از قدرت ، زمان بندی و بررسی دستی ، جستجوی فرکانس سر جوش
فرکانس کار در زمان واقعی سر جوش به طور پیش فرض ردیابی می شود ، و هسته کنترل دامنه حلقه بسته که باعث می شود ردیابی یک قدم سریعتر شود
ولتاژ منبع تغذیه تطبیقی و تغییرات بار ، کیفیت جوشکاری بهتر و پایدار
50 ٪-Range می تواند از پیش تعیین شده برای جوشکاری دامنه ثابت باشد ، اجازه می دهد از یک دستگاه برای چندین محصول استفاده شود
کنترل رمپ ارتعاش می تواند عمر خدمات قالب را بهبود بخشد
دستگاه سیم مسی مشترک اولتراسونیک پنج نوع اطلاعات اضافه بار واقعی را ارائه می دهد
انحراف فرکانس خارج از محدوده ، اضافه بار برق
بیش از حد غیر طبیعی بار ، ولتاژ غیر طبیعی مبدل
جمع آوری سیگنال های مختلف حفاظت مانند دستگاه قدرت بیش از حد گرم برای اسکورت کل سیستم
توابع عملکرد اساسی عملی
LED ستون LED در زمان واقعی
5 نوع محافظت ، از جمله نمایش بیش از حد
کنترل منبع هوا درایو دریچه Solenoid ، آسان برای تحقق عملکرد جوشکاری نقطه ای عمومی
عملکردهای کنترل از راه دور بیشتر اختیاری هستند
پرسش
س: چگونه می توان هنگام جوشکاری سیم کشی ، با خرابی دستگاه سیم مسی مشترک اولتراسونیک مقابله کرد؟
پاسخ: تجزیه و تحلیل خرابی سیم مسی مشترک اولتراسونیک
در کار ، به دلیل مصرف مکانیکی خود مواد و قطعات ، مشکل خاصی وجود خواهد داشت. قضاوت می شود که آیا طبیعی است (یعنی ، قطعه کار را لمس نمی کند). موج اولتراسونیک بیش از نیم ساعت است و درجه حرارت نمی تواند از درجه {0}}} تجاوز کند. در صورت عدم صلاحیت مواد ، نیاز به تعویض است
دلایل زیر را تجزیه و تحلیل کنید: ① چه پیچ های نصب شده شل شوند - چه ترک خورده باشند
اقدامات احتیاطی زیر باید هنگام تماس با ژنراتور اولتراسونیک و قاب دستگاه جوشکاری انجام شود:
◇ قبل از هرگونه نصب اتصال الکتریکی ، اطمینان حاصل کنید که منبع تغذیه در حالت خاموش است.
person پرسنل غیرحرفه ای و فنی شرکت از افتتاح ژنراتور اولتراسونیک برای عملیات بازرسی ، نگهداری و تعمیر به شدت ممنوع است.
◇ لطفاً برای جلوگیری از تصادفات شوک الکتریکی از یک سوکت برق با ترمینال زمینی استفاده کنید و اطمینان حاصل کنید که این قفسه به طور مؤثر از آن استفاده می شود.
◇ ژنراتور اولتراسونیک ولتاژ بالایی تولید می کند ، با پوشش بالایی باز عمل نمی کند.
you دست خود را زیر سر جوش قرار ندهید ، فشار رو به پایین و لرزش اولتراسونیک ممکن است باعث تصادفات آسیب شود.
◇ هنگام استفاده از شاخ جوش ، انگشتان خود را بین سر جوش و قالب قرار ندهید
برای اطلاعات بیشتر در مورد سیم مسی مشترک اولتراسونیک ، لطفاً با ما تماس بگیرید!
