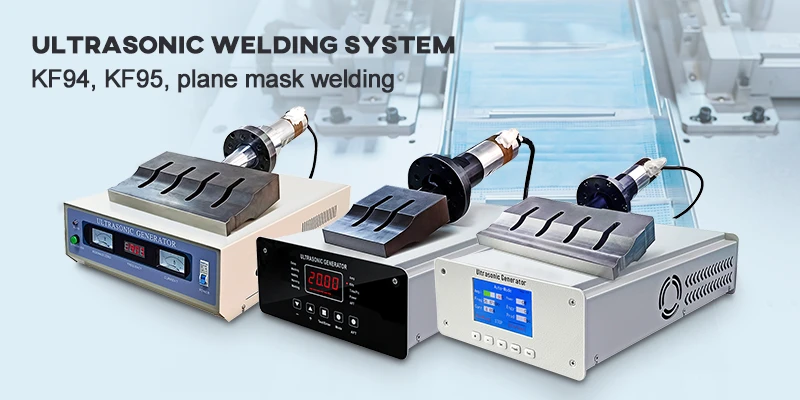

اجزای سیستم جوش اولتراسونیک چیست؟
Oct 18, 2022
ژنراتور اولتراسونیک
ژنراتور اولتراسونیک که به عنوان جعبه الکترونیکی اولتراسونیک نیز شناخته می شود، برای انتقال سیگنال متوسط AC با توان بالا به قالب و مطابقت با فرکانس تشدید استفاده می شود. یک ولتاژ بالا که فرکانس اولتراسونیک مورد نظر را از ولتاژ منبع تغذیه متصل تولید می کند. تمام داده های مربوط به فرآیند جوشکاری به طور دقیق اندازه گیری و ارزیابی می شوند. ژنراتور از سیستم ارتعاش در برابر اضافه بار محافظت می کند، دامنه (حرکت سر جوش) را ثابت نگه می دارد و رفتار ارتعاشی سر جوش مربوطه را جبران می کند.
مبدل
مبدل رابط بین محیط الکتریکی و مکانیکی است. از اثر پیزوالکتریک معکوس برای تبدیل ارتعاش الکتریکی به ارتعاش طولی مکانیکی و انتقال آن به بوق و سر جوش استفاده می کند.
شاخ اغلب Booster نامیده می شود که می تواند دامنه تولید شده توسط مبدل را گسترش یا کاهش دهد. از آنجایی که بوق در موقعیت گره صفر نصب شده است، برای جلوگیری از جابجایی بازوی ارتعاشی و انتقال نیروی جوشکاری، می توان بوق را از طریق موقعیت گره صفر بر روی دستگاه جوش اولتراسونیک ثابت کرد.
قالب جوشکاری که به عنوان سر جوش نیز شناخته می شود
قالب جوش که به عنوان سر جوش نیز شناخته می شود، به عنوان یک قالب جوشکاری فعال واقعی، برای قرار دادن قطعات لاستیکی ثابت، انتقال ارتعاش مکانیکی به قطعات جوش استفاده می شود، به طوری که اصطکاک ارتعاش با فرکانس بالا را می توان با دقت به سطح جوش قطعات لاستیکی منتقل کرد. . بسته به هندسه، سر جوش نیز می تواند دامنه را تقویت یا کاهش دهد. به طور کلی، آنها با توجه به نمونه های ارائه شده توسط مشتریان سفارشی می شوند. مبدل اولتراسونیک، شاخ و سر جوش اولتراسونیک باعث می شود ارتعاش در حین جوشکاری با فرکانس اولتراسونیک طنین انداز شود.
